一、概述

ZK-BJD變壓器中性點間隙接地成套裝置嚴格按照DL/T620《交流電氣裝置的過電壓保護和絕緣配合》、GB/T 311—1997《高壓輸變電設備的絕緣配合》、國電發[2000]589號《防止電力生產重大事故的二十五項重點要求》等規定中有關間隙的技術要求及國家行業標準的有關規定進行設計、制造，適用于110kV、220kV、330kV有效接地系統中不接地變壓器的中性點過電壓保護。

ZK-BJD變壓器中性點間隙接地成套裝置采用氧化鋅避雷器加間隙并聯運行的保護方式，不僅可以保護變壓器中性點絕緣免受雷擊過電壓和工頻暫態過電壓的損壞，還可以實現變壓器中性點接地運行或不接地運行兩種不同運行方式的自由切換。從而避免由于系統故障，引起變壓器中性點電壓升高造成對變壓器的侵害。產品被廣泛應用于熱電、水電及風力發電等電廠、電站、國家電網、煤炭化工、鋼鐵冶金等行業。

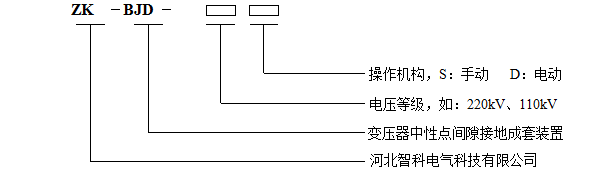

二、型號說明

三、使用環境條件

1.  安裝地點：戶外。

2.  產品結構：組合式柱上設備。

3.  環境溫度： -40℃～55℃。

4.  海拔高度:3000m，超過3000m可根據實際情況定制。

5.  風速:35m/s。

6.  地震烈度: 8度。

7.  污穢等級: IV級。

8.  覆冰厚度: 10mm。

9.  安裝場所：空氣中不應含化學腐蝕氣體和蒸汽，無爆炸性塵埃、無導電塵埃存在。

四、常用規格及技術參數

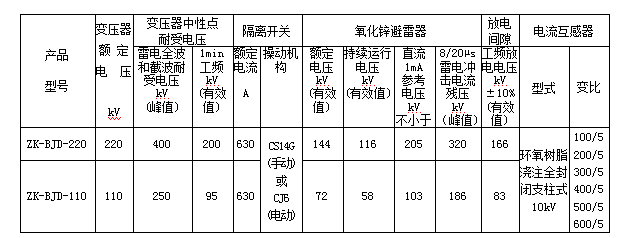

ZK-BJD變壓器中性點間隙接地成套裝置如果單相接地隔離開關采用GW13系列的技術數據如下表：

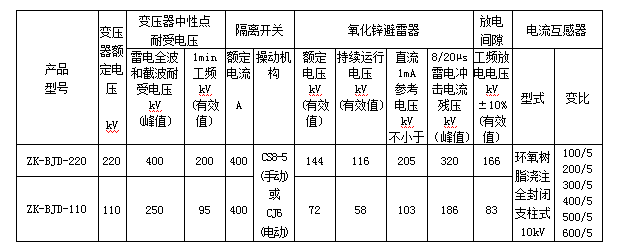

ZK-BJD變壓器中性點間隙接地成套裝置如果單相接地隔離開關采用GW8系列的技術數據如下表：

五、安裝尺寸

安裝尺寸如下表    單位：mm

六、安裝要求

1、設備可利用底座的4個安裝孔進行吊裝，不得把吊繩捆綁在瓷柱上，防止損壞設備。

2、固定操作機構的槽鋼支架和由操作機構到隔離開關導電桿轉軸的鋼管，不在本裝置的供貨范圍內。均由安裝單位現場制作，長度、尺寸現場確定。

3、設備應可靠接地。

4、產品的外形及尺寸以實際供貨為準。

5、隔離開關的安裝可參照附件GW8系列中性點隔離開關的安裝說明進行。

七、訂貨須知

1、訂貨時應告知變壓器額定電壓，電流互感器變比，隔離開關額定電流、操作機構形式，避雷器額定電壓 等參數。當未具體指定時，將按本說明書技術數據標準配置交貨。

2、電流互感器二次側可以做兩個次級，供測量保護使用，不用時應將其短路。

3、是否需要立柱及立柱高度。

4、是否需要配置隔離開關操作機構之間的連桿，如需要請在簽訂技術協議時注明，如未注明則視為不需 要。

5、是否需要地腳螺栓，如需要請在簽訂技術協議時注明，如未注明則視為不需要。
